一、市场需求分析
平安城市是目前国内信息化城市的重要标志，是一个特大型、综合性非常强的管理系统，不仅需要满足治安管理、城市管理、交通管理、应急指挥等需求，而且还要兼顾灾难事故预警、安全生产监控等方面需求，视频监控无疑是平安城市最为重要的应用之一。针对城市环境的复杂化，以街道为中心，搭建无线监控安防体系成为平安城市基础网络。与传统的系统体系不同，基于无线网络的监控系统具有鲜明的特点和优势：高度的灵活性、便捷性、移动性、低成本、保护用户投资等，因此无线监控应用已广泛成功应用在公安、森林防火、电力、油田、矿山、交通、旅游景区等行业，丰富的经验积累为无线网络构建平安城市的视频监控系统提供了强有力的支持。
一、产品介绍及实现方案
在这个过程中，我公司起到了积极的推动作用，凭借其产品在无线安防行业广泛应用所积累的成功经验及丰富的无线链路规划经验，特别针对街道社区推出了一套大型社区无线视频监控方案，该方案通过先进的无线网络安防体系和超前的视频监控技术实现了大型社区安全系统共享，为人们的工作、生活提供了必要的安全保障。
大型社区既包括新型的社区、老城区及改造中的老城区，这种环境都比较复杂。新型社区环境优美，规划现代，老城区道路错综复杂，如果采用传统的有线视线监控方案势必造成环境的破坏，采用无线视频监控的方案就是一个非常好选择。首先，施工简易，只需架设无线基站和天线，即可在无线覆盖范围内任何地方安装视频点；其次，可扩展性强，可以根据需要，随时增加、减少或更改网络监控点的位置；第三，使用方便，在网络中任何一台电脑上均可收看图象，甚至在移动中也可监控远端视频。
针对平安城市监控中出现的种种问题，我公司推荐使用SF5000MS及SF5040G系列无线传输设备，这两款产品可以解决在实际应用过过程中遇到的各种问题。
其中SF5000MS产品具有以下几个显著特点：
1、该产品为千兆接入口，具有高达160Mbps的传输带宽。可满足目前平安城市监控中高清摄像头传输中的遇到的带宽问题。
2、该产品具备MESH自动组网功能，在安装施工过程中不需要进行特别调试，方便没有专业技术的人员安装。
3、该产品具有完善的传输备援机制，可在其中一台设备出现问题时，自动判断并且连接到附近的其它设备上。
4、该产品具有很强的拓展性。
另外SF5040G系列产品具有以下几个显著特点：
1、该产品支持802.11an的协议传输标准，具有高达90Mbps的传输带宽。
2、 该产品支持多种操作模式，支持AP模式、WDS模式、ClientBridge+RepeaterAP模式。不仅支持点地点传输，而且支持点对多点传输。
3、支持负荷电流保护机制，内建4kV ESD(Electro Static Discharge) 乘载与放电防雷设计，对于雷击频繁区的家用室内或特殊阳台屋檐使用，只要将接地线接好地即可防范瞬间雷击会造成的损害。
4、支持加密设定，具备超强的传输稳定性。
在我公司提供的无线方案中，无线网络规划在该方案中占有极为重要的位置，因为只有高质量的规划才能有效的实现数据传输，保证链路的安全，合理避开自身系统的干扰。我们通过技术规划、产品规划、IP地址规划、主干链路带宽规划、二级链路带宽规划、设备安装监控点规划和未来监控点扩展规划组成了一套完整，成熟的无线网络规划方案。
通信技术规划
在通信技术规划设计上，我公司选择了802.11a作为该方案的无线通信技术。802.11a是一种新技术的代表，与802.11bg互不兼容。它工作在5GHz的频带，采用正交频分复用（OFDM）的独特扩频技术；最大传输速率为300Mbps。其优点是：高带宽；5GHz频段存在干扰少；22个不重叠信道，具有更高的部署灵活性。
产品规划
在大型社区实施无线视频监控，在产品的选择上一定考虑美观性，因为大型社区的建设是非常现代的，而老城区是在城市的中心，也需要与现代城市的规划形成完美统一。我公司为方案配备了两个系列的无线传输设备，均为工业级室外防水型，一款为内置天线型，一款为外置天线型，产品外观精美，科技感十足。在实际安装以后，与现代化的城市面貌想匹配，实现了与现代化建筑的和谐与统一。
IP地址规划
IP地址以设备类别进行区分，每类设备都设成不同的地址段，方便管理，也方便扩充。摄像头编码器使用社区内网地址，这样便于访问显示视频。如果一期网络有将近100个网络设备，后期需要增加到150个摄像头，则将会有接近300个网络设备，所以IP地址规划，可以大大方便管理，提高网络管理效率。
主干链路带宽规划
我公司的SF-5000MS无线网桥的点对点模式带宽能达到160M，对于大型社区的多链路设计，SF-5000MS产品所提供的带宽能全面满足主干链路带宽需求。大型社区目前及未来的视频监控带宽必须超过100M以上才可以满足视频监控网络带宽需求，如果使用非传统技术的100M产品，价格将非常昂贵而且维护费用也非常高。
二级链路带宽规划
在我公司方案中合理应用了无线聚合技术保证了二级链路足够的带宽，采用SF5040G系列的无线网桥，对前端小范围的监控图像进行汇总，可对前端的监控点位进行灵活汇总，对于未来新点的扩充提供了非常好的扩展性。
设备安装监控点规划
在整个方案的实施设计中，监控点选址看似简单，但是如何选择准确的安装点，关系到整个无线网络的连通性和带宽的稳定性，其重要性不容忽视。

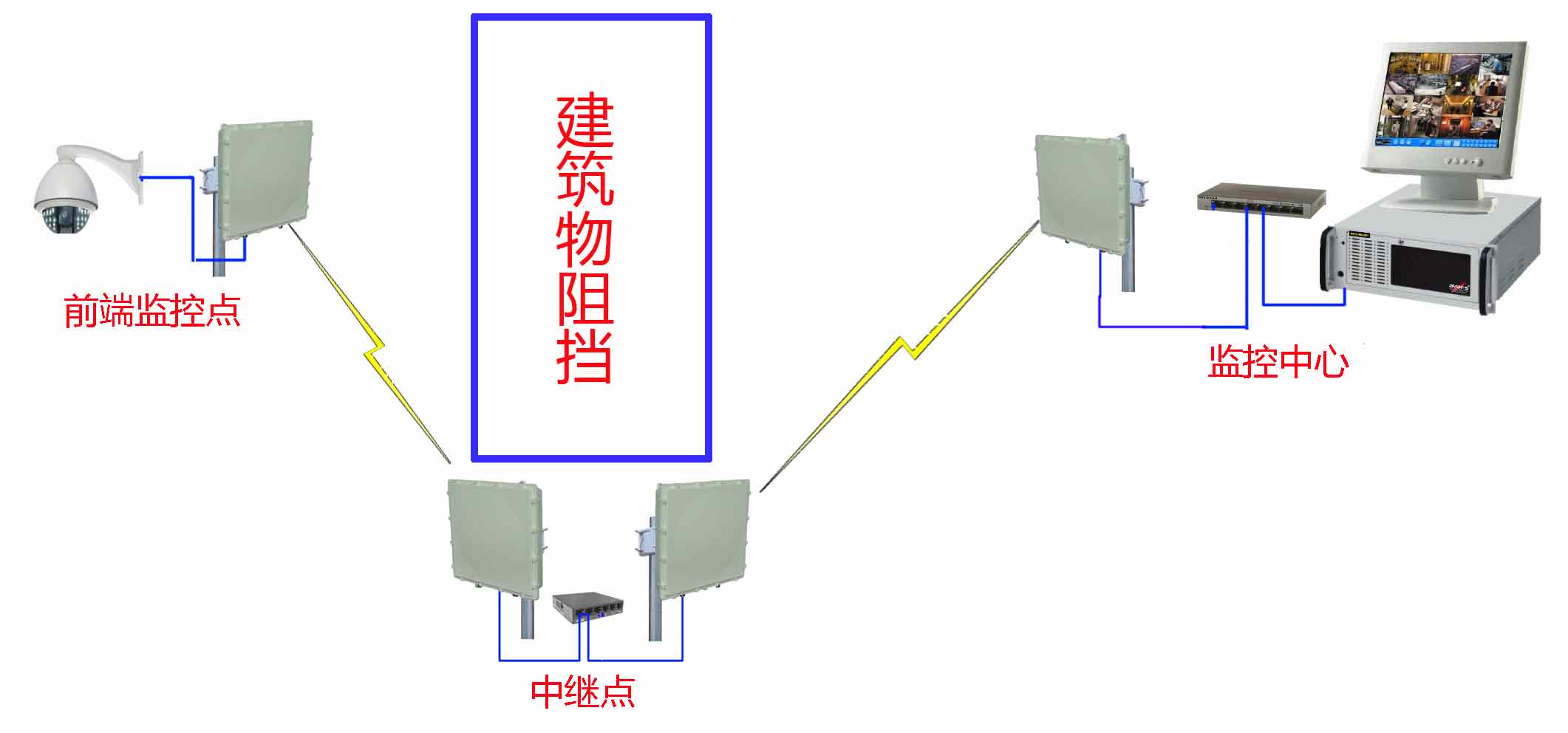

对于大型社区，也包括一些老城区，实际环境是非常复杂的。比如老城区，成片的平房、高低交错的楼房、高矮不同的大树，这些都对无线链路的架设增加了难度。我公司凭借在电力、油田、矿山等特殊行业所积累的施工经验，利用跳接、中继等方式轻松解决了这一难题。 例如，远端地面点与主控中心有楼房、树木等障碍物遮挡，采用中继的模式，在远端地面点和中心点都可视的高点建筑物上架设一收一发的两台SF5040G无线网桥，通过交换机将远端点的信号传送到中心点，很好的解决了远端点与中心点不可视情况下链路无法搭建的问题。
中间有阻挡物时采用中继传输示意图
另外，在我公司的方案中还应用了跳接模式，最多可进行4～5跳的链路设计，为大型街道社区复杂地形的链路设计提供了帮助。
点对点多级跳台传输示意图
监控点扩展规划
该方案的系统是基于网络的模块化设计，所以系统具有非常好的扩展性。
如果需要增加一个视频点，首先定好需要监控的区域，在此区域里找一个位置既可以进行区域监控，又可以和任意一个二级中心站进行连接，如果不能连接二级中心站（不可视）则可以连接三级站点。同时考虑连接的站点是否有足够的容量，如果不够则要通过无线聚合技术增加主干链路的带宽。 在外围增加了监控点以后，还要在后端系统平台设置防火墙允许其接入，在视频服务器中增加这个监控点，并指定显示屏，设置好后就将新的监控点纳入了管理范围，同时将IP、MAC密码等信息及时存储到管理文档。 在后期大量增加监控点时，需要重新规划信道，必要时可将部分点对点链路改称点对多点链路，这样可以大大节约频率资源。
对于该无线监控解决方案，针对大型社区的无线监控解决方案为城市安防管理人员提供了非常好的帮助。未来，随着派出所、城管及相关单位的管理区域不断扩大，人员流动性增加，现有独立的社区无线监控系统是无法满足未来安防管理需求的。在这种需求下，与城市的有线及无线安方防体系进行无缝对接，将是一个很好的选择。
三、监控具体实施方案拓扑示意图
在平安城市建设监控工程的规划中，首先要把整个城市分为若干个区，每个区要有一个光纤接入点，然后在每个区用无线传输设备对前端监控点进行汇总后接入光纤接入点，通过光纤传输至总部监控指挥中心。如下图所示：
在每个划分的区中，用无线设备进行汇总。要分为两到三个层级，第二层或第三层用SF5040G系列产品进行汇总，第一层（骨干层）由于带宽量比较大，使用SF5000MS进行汇总。如下图所示：
在前端汇总点的网络连接采用分组汇总的方法，使用SF5040G产品对监控点进行支线的汇总，属于第二个层级。具体的实施方法如下图所示：
产品详情：
SF-5040G:
SF-5000MS:
